Механическое соединение SMT-MANUL

Описание

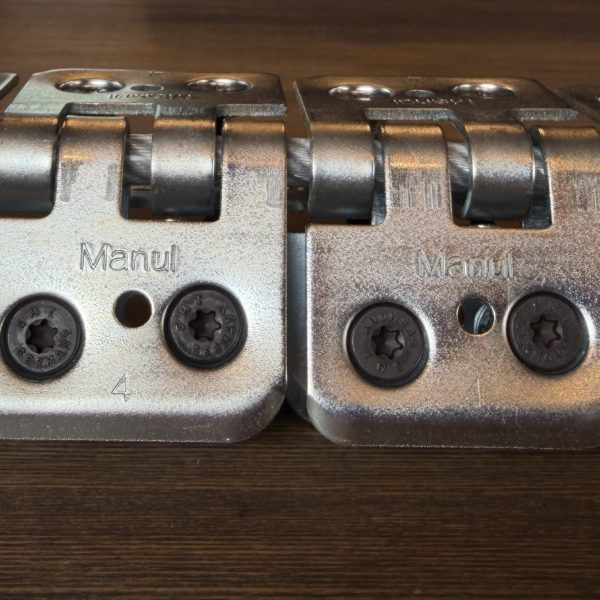

Механическое соединение SMT‑MANUL для конвейерных лент: надёжность и скорость монтажа

В условиях промышленного производства простой конвейера приводит к значительным финансовым потерям. Механическое соединение SMT‑MANUL для конвейерных лент позволяет быстро восстановить работоспособность оборудования без сложного оборудования и длительной остановки линии.

Что такое SMT‑MANUL для конвейерных лент?

SMT‑MANUL — специализированный механический соединитель для стыковки концов транспортерных лент. В отличие от методов вулканизации, он использует механический зажим, что даёт ряд преимуществ:

• монтаж за 15–30 минут;
• отсутствие необходимости в термическом оборудовании;
• возможность ремонта прямо на производственной линии;
• многократное использование элементов соединения;
• совместимость с разными типами лент.

Где применяется SMT‑MANUL

Соединение востребовано в отраслях, где критичны скорость ремонта и надёжность:

1. Горнодобывающая промышленность (транспортировка руды, угля).
2. Металлургия (подача сырья, шлаков).
3. Сельское хозяйство (зернотранспортёры).
4. Логистика и складские комплексы (сортировочные линии).
5. Переработка отходов (мусоросортировка).
6. Пищевая промышленность (транспортировка сыпучих продуктов).
7. Строительство (подача песка, щебня, цемента).

Ключевые преимущества SMT‑MANUL

Преимущество	Описание
Скорость монтажа	Установка за 15–30 минут без остановки производства на сутки
Универсальность	Подходит для резинотканевых, ПВХ, ПУ лент
Ремонтопригодность	Возможность демонтажа и повторного использования
Отсутствие нагрева	Нет риска повреждения ленты из‑за высоких температур
Простота монтажа	Не требует специальных навыков и сложного оборудования
Устойчивость к нагрузкам	Выдерживает высокие тяговые усилия
Коррозионная стойкость	Исполнение из нержавеющей стали для агрессивных сред

Технические характеристики SMT‑MANUL

Параметр	Значение	Единица измерения
Максимальная нагрузка	$15,0$	кН
Ширина совместимых лент	$300–1200$	мм
Толщина ленты	$5–15$	мм
Материал соединителя	Нержавеющая сталь AISI 304	—
Рабочий температурный диапазон	от $-30$ до $+80$	∘C
Минимальный диаметр барабана	$300$	мм
Тип крепления	Болтовое с фиксацией штифтом	—
Количество циклов монтажа/демонтажа	$\ge 50$	циклов
Сопротивление износу	Высокая износостойкость	—
Совместимость с материалами лент	Резинотканевые, ПВХ, ПУ	—

Сравнение с другими методами соединения

Критерий	SMT‑MANUL	Горячая вулканизация	Холодная вулканизация	Механические скобы
Время монтажа	15–30 мин	8–24 ч	4–6 ч	30–60 мин
Необходимость оборудования	Минимальный набор инструментов	Вулканизатор, пресс	Клеи, ролики	Степлер, молоток
Прочность соединения	70–80 % от цельной ленты	95–100 %	85–90 %	50–60 %
Возможность ремонта	Да (многократно)	Нет	Ограничена	Однократно
Стоимость монтажа	Низкая	Высокая	Средняя	Низкая
Условия применения	Любые, включая отрицательные температуры	Только в цехе	Сухое помещение	Любые
Срок службы соединения	1–2 года	3–5 лет	2–3 года	6–12 мес.

Вывод: SMT‑MANUL оптимален для экстренного ремонта и условий, где важна скорость восстановления работы конвейера. По прочности уступает вулканизации, но значительно превосходит скобы.

Как установить SMT‑MANUL: пошаговая инструкция

1. Подготовка ленты:
   • обрежьте концы ленты строго перпендикулярно;
   • очистите кромки от загрязнений и заусенцев;
   • проверьте соответствие толщины ленты техническим требованиям.
2. Разметка:
   • используйте шаблон от производителя для точной разметки отверстий;
   • отметьте места крепления соединителей.
3. Монтаж соединителей:
   • установите пластины с обеих сторон ленты;
   • вставьте болты и затяните с усилием 25–30\ \text{Н·м} (используйте динамометрический ключ).
4. Фиксация штифтом:
   • совместите отверстия в пластинах;
   • вставьте центральный штифт и зафиксируйте его.
5. Проверка:
   • убедитесь в отсутствии перекосов;
   • запустите конвейер на низкой скорости для тестирования;
   • постепенно увеличивайте нагрузку до рабочей.

Совет: для лент шириной более 800 мм используйте два соединителя параллельно — это повысит надёжность стыка.

Рекомендации по выбору модификации SMT‑MANUL

При подборе учитывайте:

• Тип ленты: для пищевых производств выбирайте нержавеющую сталь, для тяжёлых условий — усиленные модели.
• Нагрузку: при транспортировке сыпучих материалов с крупными фракциями выбирайте версии с повышенной износостойкостью.
• Окружающую среду: для влажных или агрессивных сред используйте антикоррозийное исполнение.
• Скорость конвейера: при скоростях свыше 2 м/с убедитесь, что соединение обеспечивает плавный переход.
